Conoce la norma para andamios suspendidos NOM-009: Requisitos clave para trabajos críticos
Eran las 7:30 de la mañana en una torre corporativa del norte del país cuando el viento comenzó a silbar con más fuerza de lo habitual. A 45 metros de altura, suspendidos en una plataforma que oscilaba levemente, dos técnicos de mantenimiento sintieron cómo uno de los malacates manuales se trababa repentinamente. Con las manos agarrotadas por el esfuerzo y el frío, cualquier movimiento brusco amenazaba con inclinar la plataforma más allá del límite seguro. En la azotea, las vigas de suspensión soportaban toda la tensión, mientras abajo la avenida principal bullía de transeúntes. Esa mañana, la diferencia entre una jornada de rutina y una catástrofe que paralizara el proyecto dependió exclusivamente de dos factores técnicos: la física de las contrapesas calculadas con rigor y el funcionamiento de los sistemas mecánicos de elevación.
¿Alguna vez te has detenido a pensar qué sostiene realmente a tus trabajadores cuando están suspendidos entre el cielo y el asfalto? Trabajar en alturas no admite improvisaciones. La NOM-009-STPS-2011 no es solo un documento regulatorio; es el mapa que permite que cada persona regrese intacta a su hogar al final del turno. En esta entrada de blog exploraremos los requisitos técnicos esenciales para andamios suspendidos, enfocándonos en la física del equilibrio, las condiciones operativas y las decisiones que salvan vidas en la línea de fuego.
¿Qué define a un andamio suspendido y por qué es una labor crítica?
En el lenguaje de la seguridad laboral, un andamio suspendido (conocido comúnmente en campo como hamaca) es una plataforma de trabajo que cuelga mediante cables o cuerdas desde un soporte superior elevado. A diferencia de las plataformas tijera o los andamios modulares apoyados en el suelo, esta estructura desafía la gravedad dependiendo por completo de sus anclajes superiores, sus líneas de acero y el contrapeso que equilibra el sistema.
Cuando se realizan tareas críticas como limpieza de fachadas, pintura exterior, mantenimiento de silos o montaje estructural, los márgenes de error se reducen a cero. Un fallo menor en un rodamiento o un cálculo ligero en la azotea no provoca un tropiezo: provoca un colapso. Por eso, la normativa mexicana clasifica estas maniobras como de alto riesgo y exige autorizaciones por escrito previas a cada jornada.

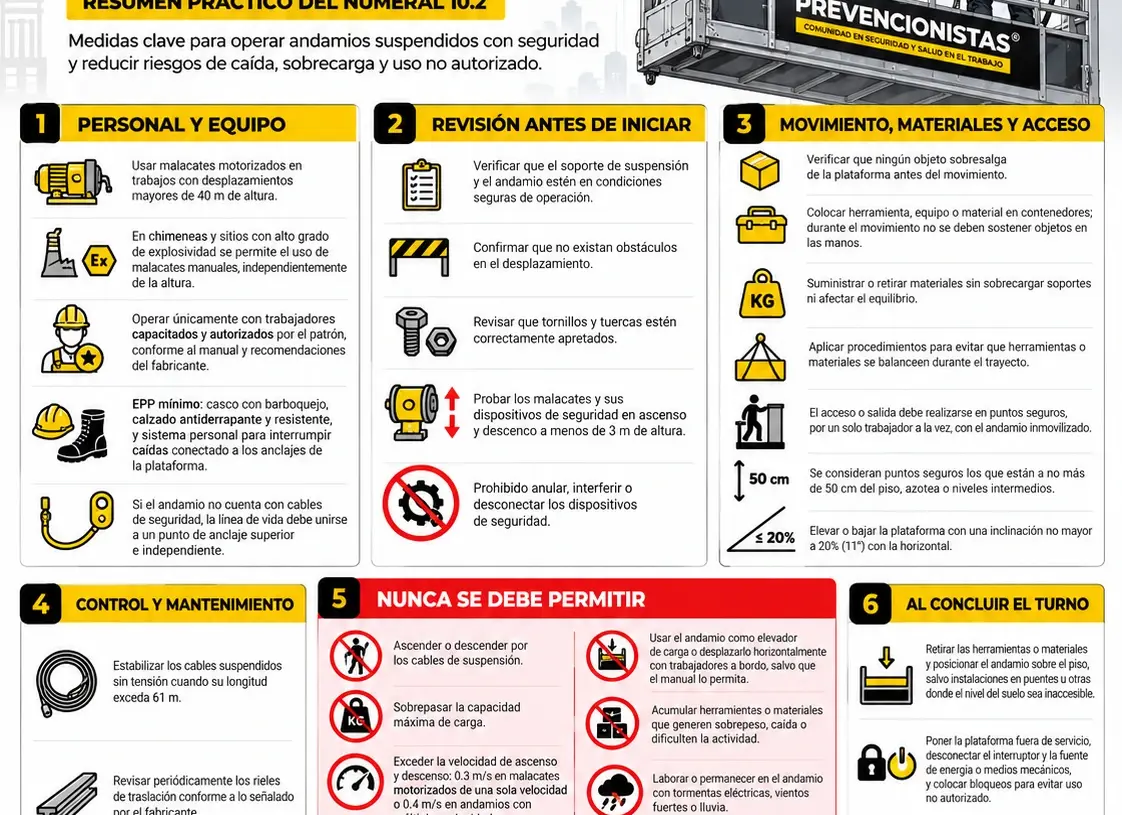

Operación segura de andamios suspendidos
Medidas claves para operar andamios suspendidos con seguridad:
La regla de los 40 metros: ¿Por qué la NOM-009 dice que son obligatorios los malacates motorizados?
Uno de los puntos más claros y a menudo desatendidos de la NOM-009-STPS-2011 se encuentra en su numeral 10.2 inciso a. La norma estipula con total claridad que en trabajos que impliquen desplazamientos verticales mayores a 40 metros de altura, es estrictamente obligatorio el uso de malacates motorizados.
¿Cuál es la razón operativa y biomecánica detrás de esta exigencia?
Fatiga del operador: Accionar un malacate manual para elevar o descender un andamio a lo largo de 40 metros representa un desgaste físico extenuante. La fatiga muscular compromete la capacidad de respuesta del trabajador, ralentiza los reflejos e incrementa los errores de maniobra.
Velocidad y control uniforme: Los malacates motorizados garantizan un ascenso y descenso continuo a una velocidad controlada (que según la norma no debe exceder de 0.3 m/s para una velocidad o 0.4 m/s para multi-velocidad), impidiendo tirones bruscos que desestabilicen la plataforma.
Casos de excepción: La norma únicamente permite el uso de malacates manuales a alturas superiores a 40 metros en entornos específicos con alto riesgo de explosividad o en el interior de chimeneas industriales, donde chispas de origen eléctrico pudieran detonar una atmósfera peligrosa.
Implementar malacates motorizados no representa un gasto accesorio; es un control de ingeniería elemental que protege el corazón y los músculos de tu equipo de trabajo.
El arte del equilibrio: Cómo evaluar y calcular las contrapesas
Si alguna vez has visto una viga de suspensión asomarse por el pretil de un edificio, habrás notado que se asemeja a un sube y baja. En el extremo exterior cuelga la plataforma con los trabajadores y sus herramientas; en el extremo interior descansa una masa sólida que evita que la viga caiga al vacío. A este soporte central donde se apoya la viga se le conoce técnicamente como fulcro.
La NOM-009-STPS-2011 establece una fórmula matemática para asegurar que el sistema jamás pierda el equilibrio, incorporando un factor de seguridad mínimo de 4 respecto a la capacidad de carga nominal de los malacates:
W= B x C x 4 / A
Para aplicar este principio de forma sencilla, identifiquemos cada una de sus variables:
W (Contrapeso mínimo): Es la masa total requerida (en kilogramos) que debemos colocar en la parte trasera de la viga.
B (Brazo de carga): Es la distancia horizontal medida desde el fulcro (punto de apoyo sobre el pretil o azotea) hasta el punto exterior donde cuelga el cable con la carga máxima.
C (Capacidad máxima): Es la capacidad nominal de carga indicada por el fabricante para el andamio y sus malacates.
A (Brazo de contrapeso): Es la distancia horizontal medida desde el fulcro hacia atrás, hasta el punto exacto donde se colocan los contrapesos.
4 (Factor de seguridad): Multiplicador que garantiza que la fuerza estabilizadora sea cuatro veces mayor a la requerida en condiciones teóricas ideales.
Reglas no negociables para las contrapesas
Piezas sólidas e indeformables: La norma prohíbe terminantemente el uso de materiales a granel, líquidos, sacos de arena o botes con agua. Deben utilizarse bloques sólidos de concreto o placas de acero prefabricadas, diseñadas para fijarse mecánicamente a la viga y evitar desplazamientos accidentales.
Marcaje y verificación: Cada bloque debe contar con su peso visible y verificado mediante pesaje previo a la instalación.
Medidas críticas de seguridad antes y durante la maniobra
Tener el equipo adecuado es solo la mitad de la ecuación; la disciplina operativa completa la protección. Conoce estos requerimientos normativos obligatorios:
1. La prueba previa al turno
Antes de iniciar cualquier jornada, el operador debe verificar visualmente que tuercas, cables y componentes no presenten desgastes ni fisuras. Posteriormente, es obligatorio realizar una prueba funcional de ascenso y descenso con los dispositivos de frenado a una altura inferior a los 3 metros. Si algo falla a 2 metros, se corrige en tierra; si falla a 30 metros, el escenario es catastrófico.
2. Estabilidad de la plataforma
La inclinación máxima permitida durante el ascenso o descenso del andamio es del 20% (aproximadamente 11 grados con respecto a la horizontal). Si un malacate sube más rápido que otro y sobrepasa esta inclinación, el movimiento debe detenerse de inmediato para nivelar la canastilla.
3. Delimitación y caída de objetos

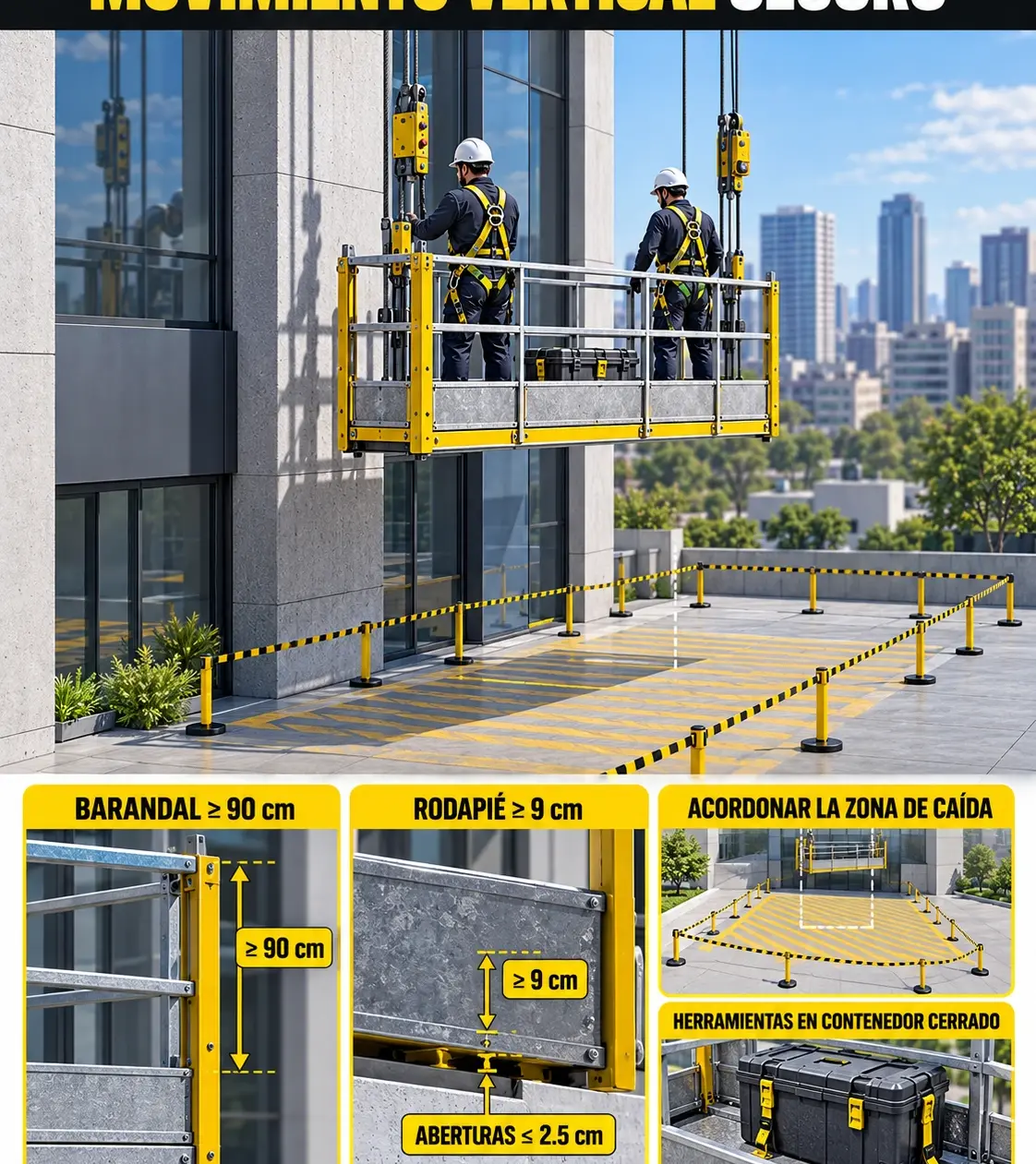

En el perímetro de la plataforma se deben instalar barandales de al menos 90 cm de altura y rodapiés continuos de mínimo 9 cm de altura con aberturas no mayores a 2.5 cm. A nivel de suelo, el área inferior debe acordonarse conforme a la NOM-026-STPS-2008 en un perímetro superior a la zona de caída potencial. Durante el movimiento vertical, ningún trabajador debe sostener herramientas con las manos; todas deben asegurarse en contenedores cerrados.
La seguridad se construye desde el diseño técnico
El cumplimiento normativo en trabajos en altura no debe interpretarse como una carga documental.
Cuando un prevencionista domina la física de los contrapesos, exige los malacates correctos y supervisa las pruebas de frenado, deja de ser un simple inspector para convertirse en un guardián de la integridad humana y la rentabilidad empresarial.
Pregunta a la comunidad
Imagina que durante una inspección en tu centro de trabajo detectas que un contratista utiliza tambos de 200 litros llenos de agua como contrapeso para una viga de andamio suspendido a 25 metros de altura. Argumentan que el peso del agua equivale exactamente a lo requerido por la fórmula.
¿Cuál debe ser tu actuar inmediato?
A) Permitir el trabajo siempre que se mida el volumen del agua diariamente y se coloque un candado en la tapa del tambo.
B) Detener la actividad de inmediato, ya que la NOM-009 prohíbe estrictamente el uso de contrapesos líquidos o granulados, exigiendo piezas sólidas fijadas mecánicamente.
C) Autorizar la maniobra únicamente si el factor de seguridad se eleva de 4 a 6 para compensar la evaporación.
Déjanos tu respuesta en la sección de comentarios e intercambiemos criterios técnicos.
Referencias Bibliográficas
Secretaría del Trabajo y Previsión Social. (2011). NORMA Oficial Mexicana NOM-009-STPS-2011, Condiciones de seguridad para realizar trabajos en altura. Diario Oficial de la Federación.
